Presses à mouler les métaux : Presses à arcades : 2MR

Presse à arcades | Outils à suivre | 100 to 1250 t

Vue d'ensemble 2MR

Presses à arcades : 2MR

Les presses de la série 2MR possèdent des caractéristiques spéciales, conçues pour offrir fiabilité, précision, facilité et sécurité d'utilisation, personnalisation :

  • Conçue sur la base des demandes du client
  • Structure de la presse entièrement réalisée en acier soudé et normalisée pouvant être personnalisée dans les dimensions
  • Engrenages trempés et rectifiés
  • Unité embrayage/frein refroiMoule par air à faible moment d'inertie
  • Précision de travail de la presse se traduisant en faible coût d'entretien des outils

PROJET - La conception de chaque composant de la presse est réalisée dans le soin du moindre détail. Tous les éléments sont étudiés et réalisés à travers des systèmes de conception CAO modernes. Les éléments principal font l'objet de contrôles largement basés sur l'analyse par éléments finis (FEM).

STRUCTURE - Structure de la presse entièrement réalisée en acier soudé et normalisé. Les presses de la série 2MR sont monobloc jusqu'à des dimensions des plateaux compatibles avec les moyens de transport. Au-delà de ces dimensions, indépendamment du tonnage, elles sont réalisées avec quatre sous-structures assemblées par le biais de tirants précontraints à écrous de pré-serrage hydrauliques. Les presses de la série 2MR disposent de multiples possibilités de personnalisation : elles sont munies d'ouvertures latérales de grandes dimensions et de plateaux permettant l'application aisée de dispositifs transfert, de bras motorisés de chargement et d'alimentation à partir de bobines.

PROTECTIONS - La presse est munie de panneaux fixes et mobiles placées dans la zone des moules dans le respect des dispositions des réglementations européennes les plus récentes en matière de sécurité de l'opérateur. Sur demande, les protections sont dotées de panneaux d'insonorisation.

MOTEUR - Moteur principal de la presse à vitesse variable à courant alternatif avec onduleur ; d'autres solutions de motorisation sont disponibles sur demande.

VOLANT - Groupe volant-frein/embrayage pneumatique compact à faible moment d'inertie turbo refroidi. Sur demande et selon l'application, embrayage/frein hydraulique

ENTRAÎNEMENT - Le système d'entraînement de commande est à arbres frontaux ou longitudinaux en fonction de la course du coulisseau et du groupe excentrique qui peut être, dans cette série de presses :

  • Excentrique à course fixe
  • Excentrique à changement de course automatique
  • Link-drive optimisé pour opérations d'emboutissage profond
  • Speed-link pour opérations de découpage d'emboutissage peu profond

COULISSEAU - Réalisé en acier soudé et normalisé, le coulisseau se déplace sur huit guides en matériau antigrippant, avec possibilité de réglage dans toutes les directions. Réglage de position du coulisseau motorisé électrique.

SÉCURITÉ HYDRAULIQUE - Sécurité hydraulique réglable contre les surcharges.

INSTALLATION DE LUBRIFICATION - Installation de lubrification centralisée avec récupération, filtrage et remise en circulation de l'huile. L'installation, qui est à distribution progressive, permet de contrôler tous les éléments qui la composent (filtres, pompe, tuyauteries) et provoque la mise à l'arrêt de la machine en cas d'anomalie en un point de l'installation quel qu'il soit.

COUSSINS D'EMBOUTISSAGE - Les coussins sont situés dans le bâti ; à un ou plusieurs étages, en colonnes ou à caissons, ils possèdent une vaste surface de travail et sont faciles à appliquer. Différentes versions sont possibles : avec réglage de la course et arrêt au P.M.B., coussins hydrauliques ou mixtes pneumatique-hydrauliques, avec des caractéristiques de fonctionnement adaptées aux plus diverses situations de mise en forme.

APPAREILLAGE ÉLECTRIQUE - Système d'automation et de commande des paramètres de la presse réalisé par PLC et contrôle par le biais du panneau opérateur.

PARAMÈTRES CONTRÔLÉS

  • Réglage et affichage de la vitesse de la presse
  • Compteur partiel à présélection, compteur de lot à présélection et totalisateur de cycles machine
  • Réglage manuel et automatique de la position du coulisseau
  • Programmateur électronique à cames
  • Contrôle des signaux du moule
  • Archive de données du moule
  • Affichage des alarmes

ACCESSOIRES SUR DEMANDE :

  • Link-drive
  • Speed-Link
  • Changement de course automatique
  • Coussins dans le bâti
  • Éjecteurs mécaniques ou mécaniques dans le coulisseau
  • Barrières photoélectriques
  • Changement d'outils manuel ou motorisé avec chariots ou PMR
  • Brides automatiques
  • Patins Antivibrations
  • Embrayage hydraulique
  • Insonorisation
  • Automation (transferts, bras)
  • Contrôle d'effort
  • Contrôle thermique
  • Téléassistance

Spécifications de la presse à arcades 2 bielles 2MR

Sélectionner le type de spécification

2MR-1000 ~ 2MR-12500 Spécifications

Images de la presse à arcades 2 bielles 2MR

Sélectionner une miniature pour agrandir l'image

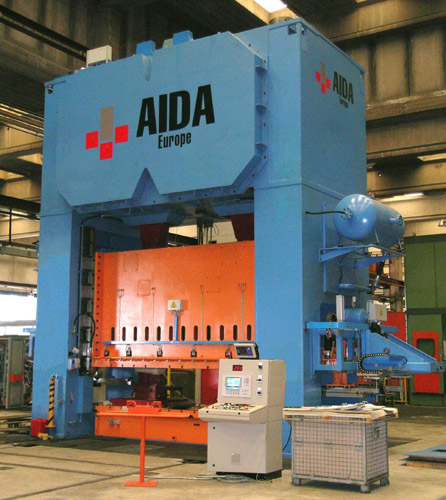

2MR Presse à Arcades2MR Presse à Arcades 630T2MR Presse à Arcades2MR Presse à Arcades avec plateau roulants2MR Presse à Arcades3 x 2MR Presse à Arcades
