Prensa mecánica de troquelado progresivo PMX dos y cuatro puntos, de 300 a 2000 toneladas

PMX-L2-8000 y PMX-L2-6000 Prensas de estampado progresivo de troquelado de 800 y 600 toneladas Prensas de estampado progresivo de troquelado de 800 y 600 toneladas PMX-L2-8000 y PMX-L2-6000

Información de prensa

Información y descripción general de prensa

Características que maximizan la vida útil del troquel y mejoran la calidad de las piezas Prensa de troquelado progresivo de 300 toneladas AIDA PMX-3000
  • Unidad de movimiento tipo leva progresivo
  • Puntos de suspensión tipo bola
  • Ejes excéntricos forjados
  • Balanceo dinámico de troquel superior y corredera
  • Separación de conexión amplia
  • Protección contra sobrecarga hidráulica exclusiva de AIDA
  • Bastidor del poste tensor de muy baja deflexión

La prensa de lados rectos de la serie AIDA PMX en capacidades que van de 300 a 1000 toneladas de capacidad, se fabrica en nuestras modernas instalaciones de 180,000 ft² en Dayton, Ohio. El movimiento tipo leva, el accionamiento central, limita el enrollamiento torsional de los ejes excéntricos masivos y proporciona más tiempo en la zona de formación para maximizar el flujo de material y mejorar la calidad de las piezas.

Al agregar el movimiento tipo leva a la estructura de la prensa extremadamente precisa y de baja desviación, junto con las conexiones espaciadas y las guías de correderas largas, proporciona un entorno insuperable para troqueles progresivos de precisión. La PMX reducirá el mantenimiento del troquel y mejorará la calidad de las piezas que se producen.

Solicite más información

Características de la prensa

Estructura de prensa de troquelado progresivo AIDA PMX

Gráfico de corte de la prensa de estampado mecánica de troquelado progresivo AIDA PMX

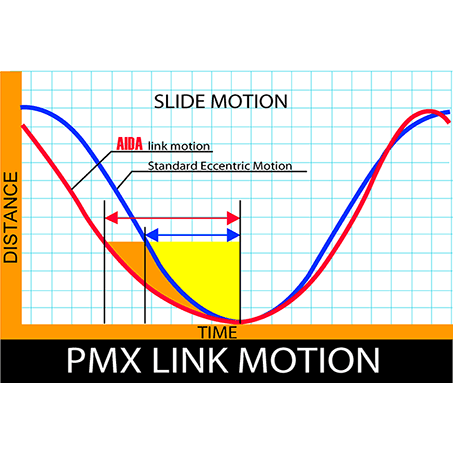

  1. Movimiento tipo leva Gráfico de movimiento tipo leva
  2. Eje excéntrico Eje excéntrico
  3. Separación de conexiones anchas Conexiones ampliadas para una mejor distribución de la carga
  4. Balanceo dinámico Balanceo dinámico
  5. HOLP de acción más rápida en la industria (10 ms) Sistema de protección contra sobrecarga hidráulica (HOLP) de AIDA
  6. Sistema de guías de corredera de película de aceite de 8 puntos Guías de película de aceite de 8 puntos
Solicite más información

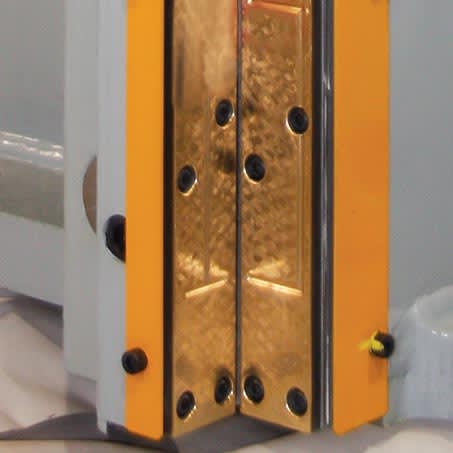

Guías de corredera con película de aceite de 8 puntos

Guías de corredera con película de aceite de 8 puntos Facilita el ajuste para mantener un paralelismo superior

Las superficies de guía extralargas en la corredera, siempre se mantienen dentro de las guías, proporcionan un guiado superior en comparación con el estándar de la industria


Más información sobre Guías de corredera con película de aceite de 8 puntos

Balanceo dinámico

dynamic balancing graphic Estabiliza la estructura de la prensa al equilibrar las fuerzas de inercia en operaciones de alta velocidad

Las fuerzas de inercia generadas por la corredera y el troquel superior pueden hacer que la prensa se vuelva inestable. El equilibrio de estas fuerzas se logra mediante la instalación de un peso grande (o pesos) que coincidan exactamente con la corredera y el troquel superior.


Más información sobre Balanceo dinámico

Movimiento de leva permanente

AIDA dwell link motion graph for stamping presses Ideal para aplicaciones de corte y troquelado progresivo

Movimiento de corredera único que proporciona desaceleración a través de la parte de trabajo de la carrera. El movimiento de leva permanente patentado tiene menos puntos de rodamiento que los diseños de movimiento tipo leva estándar, lo que resulta en un menor mantenimiento y una mejor precisión.


Más información sobre Movimiento de leva permanente

Cigüeñal excéntrico

photo of eccentric shaft Ideal para operaciones de estampado de precisión de carrera corta

Los ejes excéntricos se utilizan principalmente en operaciones de estampado progresivo de troquelado y de alta velocidad


Más información sobre Cigüeñal excéntrico

HOLP

AIDA hydraulic overload protection system (HOLP) diagram El sistema de protección contra sobrecarga hidráulica

Tecnología de prensa de estampado de AIDA - El sistema de protección más rápido de la industria. Cuando se produce una sobrecarga, el aceite evacúa 360 grados alrededor del asiento de bola con una resistencia mínima al flujo de aceite en comparación con los sistemas convencionales


Más información sobre sistema de HOLP

Separación de conexiones amplias

diagram of the drive system and connections spacing of an AIDA metal stamping press Aumenta la capacidad de carga descentralizada

Reducir los efectos negativos de la carga descentrada y proporciona mayor libertad en el diseño y la disposición de los troqueles


Más información sobre Separación de conexiones amplias

Especificaciones de la prensa

Especificaciones de prensa mecánica de troquelado progresivo PMX

200 toneladas300 toneladas
400 toneladas500 toneladas
600 toneladas
200 - 300 toneladas400 - 600 toneladas

Especificaciones de prensa mecánica de troquelado progresivo de 200 toneladas PMX-2000

MODELOS PMX-2000
Datos técnicos Unidad PMX-2000
Capacidad de tonelaje kN 2000 2000
U.S. Ton 220 220
Longitud de Golpe mm 200 200
in. 7.87 7.87
SPM spm 50~120 50~120
Altura de Troquel (SDAU) mm 475 475
in. 18.70 18.70
Área de la Corredera (largo x ancho) mm 1550x830 1850x880
in. 61.02x32.68 72.83x34.65
Área de la Mesa (largo x ancho) mm 1550x950 1850x950
in. 61.02x37.4 72.83x37.4
Peso Máximo de la Parte Superior del Troquel kg 1000 1000
lbs. 2205 2205
Apertura de la ventana lateral mm 850x375 850x375
in. 33.46x14.76 33.46x14.76
Especificaciones de prensa de 200Volver a la lista de especificaciones

Especificaciones de prensa mecánica de troquelado progresivo de 300 toneladas PMX-3000

MODELOS PMX-3000
Datos técnicos Unidad PMX-3000
Capacidad de tonelaje kN 3000 3000 3000
U.S. Ton 340 340 340
Longitud de Golpe mm 200 200 200
in. 7.87 7.87 7.87
SPM spm 40~100 40~100 40~100
Altura de Troquel (SDAU) mm 550 550 550
in. 21.65 21.65 21.65
Área de la Corredera (largo x ancho) mm 1850x880 2150x1000 2450x1200
in. 72.83x34.65 84.65x39.37 96.46x47.24
Área de la Mesa (largo x ancho) mm 1850x1000 2150x1000 2450x1200
in. 72.83x39.37 84.65x39.37 96.46x47.24
Peso Máximo de la Parte Superior del Troquel kg 1000 1500 1500
lbs. 2205 3307 3307
Apertura de la ventana lateral mm 900x450 1020x450 1220x450
in. 35.43x17.72 40.16x17.72 48.03x17.72
Especificaciones de prensa de 300Volver a la lista de especificaciones

Especificaciones de prensa mecánica de troquelado progresivo de 400 toneladas PMX-4000

MODELOS PMX-4000
Datos técnicos Unidad PMX-4000
Capacidad de tonelaje kN 4000 4000
U.S. Ton 450 450
Longitud de Golpe mm 200 300
in. 7.87 11.81
SPM spm 30~80 30~60
Altura de Troquel (SDAU) mm 650 700
in. 25.59 27.56
Área de la Corredera (largo x ancho) mm 2150x1150 2450x1150
in. 84.65x45.28 96.46x45.28
Área de la Mesa (largo x ancho) mm 2150x1250 2450x1250
in. 84.65x49.21 96.46x49.21
Peso Máximo de la Parte Superior del Troquel kg 3000 3000
lbs. 6614 6614
Apertura de la ventana lateral mm 1170x550 1170x550
in. 46.06x21.65 46.06x21.65
Especificaciones de prensa de 400Volver a la lista de especificaciones

Especificaciones de prensa mecánica de troquelado progresivo de 500 toneladas PMX-5000

MODELOS PMX-5000
Datos técnicos Unidad PMX-5000
Capacidad de tonelaje kN 5000 5000
U.S. Ton 560 560
Longitud de Golpe mm 250 250
in. 9.84 9.84
SPM spm 30~70 30~70
Altura de Troquel (SDAU) mm 700 700
in. 27.56 27.56
Área de la Corredera (largo x ancho) mm 2150x1150 2450x1150
in. 84.65x45.28 96.46x45.28
Área de la Mesa (largo x ancho) mm 2150x1250 2450x1250
in. 84.65x49.21 96.46x49.21
Peso Máximo de la Parte Superior del Troquel kg 3000 3000
lbs. 6614 6614
Apertura de la ventana lateral mm 1170x600 1170x600
in. 46.06x23.62 46.06x23.62
Especificaciones de prensa de 500Volver a la lista de especificaciones

Especificaciones de prensa mecánica de troquelado progresivo de 600 toneladas PMX-6000

MODELOS PMX-6000
Datos técnicos Unidad PMX-6000
Capacidad de tonelaje kN 6000
U.S. Ton 670
Longitud de Golpe mm 250
in. 9.84
SPM spm 30~70
Altura de Troquel (SDAU) mm 750
in. 29.53
Área de la Corredera (largo x ancho) mm 2450x1250
in. 96.46x49.21
Área de la Mesa (largo x ancho) mm 2450x1400
in. 96.46x55.12
Peso Máximo de la Parte Superior del Troquel kg 3000
lbs. 6614
Apertura de la ventana lateral mm 1270x650
in. 50x25.59
Especificaciones de prensa de 600Volver a la lista de especificaciones

Especificaciones de prensa mecánica de troquelado progresivo de 200 - 3000 toneladas

MODELOS PMX
Datos técnicos Unidad PMX-2000 PMX-3000
Capacidad de tonelaje kN 2000 2000 3000 3000 3000
U.S. Ton 220 220 340 340 340
Longitud de Golpe mm 200 200 200 200 200
in. 7.87 7.87 7.87 7.87 7.87
SPM spm 50~120 50~120 40~100 40~100 40~100
Altura de Troquel (SDAU) mm 475 475 550 550 550
in. 18.70 18.70 21.65 21.65 21.65
Área de la Corredera (largo x ancho) mm 1550x830 1850x880 1850x880 2150x1000 2450x1200
in. 61.02x32.68 72.83x34.65 72.83x34.65 84.65x39.37 96.46x47.24
Área de la Mesa (largo x ancho) mm 1550x950 1850x950 1850x1000 2150x1000 2450x1200
in. 61.02x37.4 72.83x37.4 72.83x39.37 84.65x39.37 96.46x47.24
Peso Máximo de la Parte Superior del Troquel kg 1000 1000 1000 1500 1500
lbs. 2205 2205 2205 3307 3307
Apertura de la ventana lateral mm 850x375 850x375 900x450 1020x450 1220x450
in. 33.46x14.76 33.46x14.76 35.43x17.72 40.16x17.72 48.03x17.72
Especificaciones de prensa de 200 - 300Volver a la lista de especificaciones

Especificaciones de prensa mecánica de troquelado progresivo de 400 - 600 toneladas

MODELOS PMX
Datos técnicos Unidad PMX-4000 PMX-5000 PMX-6000
Capacidad de tonelaje kN 4000 4000 5000 5000 6000
U.S. Ton 450 450 560 560 670
Longitud de Golpe mm 200 300 250 250 250
in. 7.87 11.81 9.84 9.84 9.84
SPM spm 30~80 30~60 30~70 30~70 30~70
Altura de Troquel (SDAU) mm 650 700 700 700 750
in. 25.59 27.56 27.56 27.56 29.53
Área de la Corredera (largo x ancho) mm 2150x1150 2450x1150 2150x1150 2450x1150 2450x1250
in. 84.65x45.28 96.46x45.28 84.65x45.28 96.46x45.28 96.46x49.21
Área de la Mesa (largo x ancho) mm 2150x1250 2450x1250 2150x1250 2450x1250 2450x1400
in. 84.65x49.21 96.46x49.21 84.65x49.21 96.46x49.21 96.46x55.12
Peso Máximo de la Parte Superior del Troquel kg 3000 3000 3000 3000 3000
lbs. 6614 6614 6614 6614 6614
Apertura de la ventana lateral mm 1170x550 1170x550 1170x600 1170x600 1270x650
in. 46.06x21.65 46.06x21.65 46.06x23.62 46.06x23.62 50x25.59
Especificaciones de prensa de 400 - 600Volver a la lista de especificaciones
